一般的な製品構成の例
トップダウン
上部開口＋生地1枚
上部開口
生地1枚
窓下を生地で覆いながら、スクリーン上部から自然光や景色を採り入れます。
NORMAN® HONEYCOMB ECOSCREEN
TOP-DOWN × TWO FABRICS
視線は遮って、光は上から。
昼と夜は、2枚の生地で。
ハニカムエコスクリーン トリニティタイプ〈生地2段〉は、窓下を覆ったまま上部を開けられるトップダウン機能に、2枚の生地を組み合わせたスクリーンです。昼はレースや採光、夜は遮光へ。光と視線を細かく調整しながら、ハニカム構造による暑さ・寒さ対策もかなえます。
- 上部から採光見られやすい高さを覆ったまま、光や景色を取り込む
- 2枚の生地を使い分けレース・採光・遮光を、対応パターンから昼夜で切り替える
- ハニカム構造光と視線を整えながら、窓の暑さ・寒さ対策にも
生地の透け方、上部から入る光、レールの操作感を実物でご確認いただけます。
※トリニティタイプはコードレス操作、45mmシングルセルに対応します。 選択できる生地、配置、製作可能寸法には条件があります。
OPEN 上部開口
FABRIC 1 レース・採光など
FABRIC 2 採光・遮光など
操作方式 コードレス
対応セル 45mmシングル
仕様 生地2段・生地3段
製作可能寸法 幅 625〜2180mm 高さ 260〜2400mm
THE DIFFERENCE
一般的なトップダウンとの違いは、
2枚の生地を使い分けられること。
一般的なトップダウンは、窓下を1枚の生地で覆いながら、スクリーン上部を開ける構成です。トリニティタイプ〈生地2段〉は、上部から光を採り入れながら、窓下では2枚の生地を切り替えられます。昼の採光やレース、夜の遮光まで、時間帯に合わせた調整を1台で行えます。

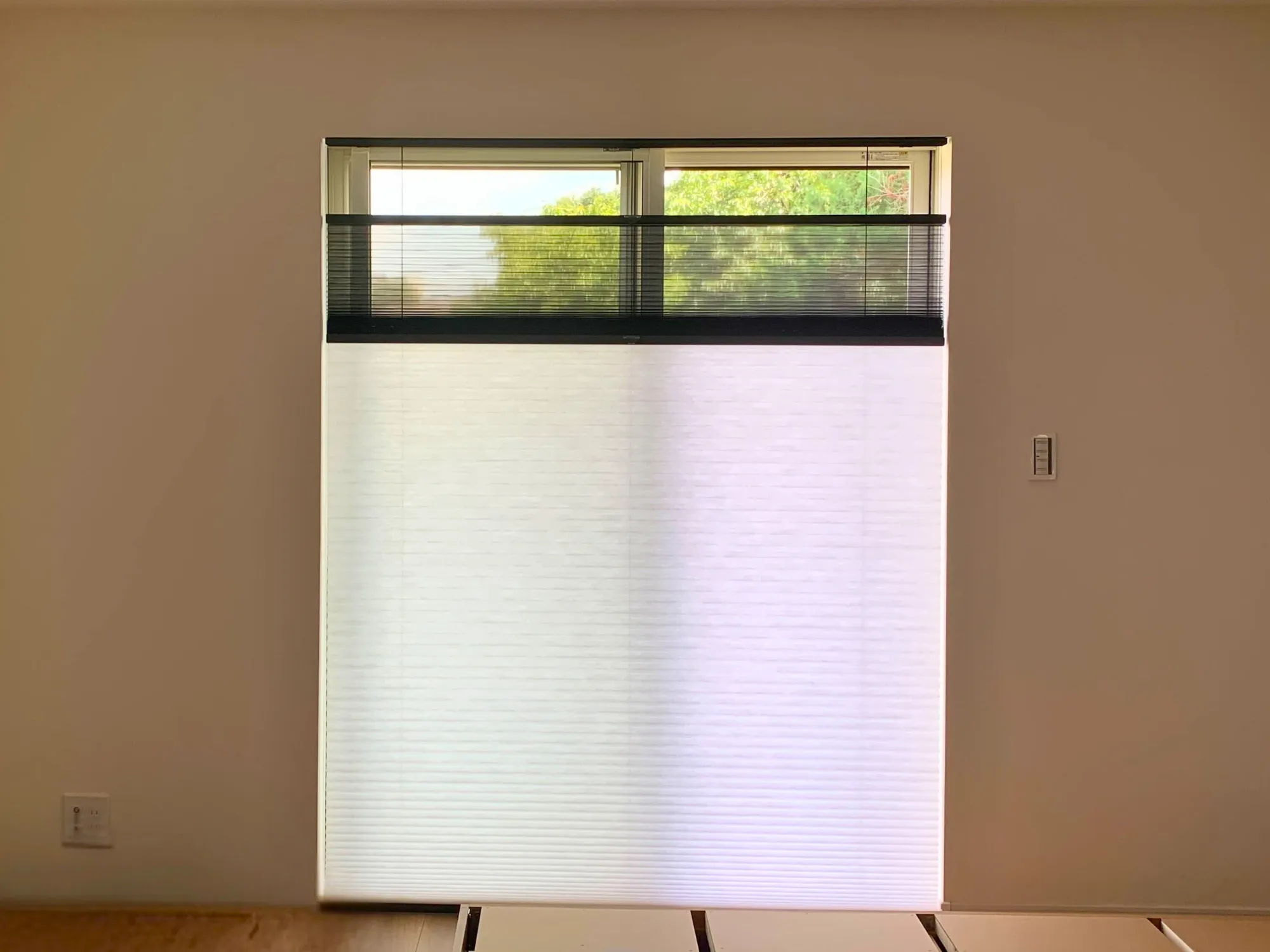

NORMAN® トリニティ〈生地2段〉
トップダウン＋2枚の生地
上部開口＋生地1＋生地2
上部開口
生地1
生地2
上部から採光しながら、時間帯や目的に合わせて表示する生地を上下に切り替えます。
※一般的なトップダウンの構成例との比較です。仕様はメーカー、製品によって異なります。
ONE SCREEN, THREE CONTROLS
カーテンとレースのような昼夜の使い分けを、
すっきり1台で。
上から光を採り入れる。外からの視線を抑える。昼と夜で生地を切り替える。トリニティタイプなら、複数の役割を一つのスクリーンにまとめ、窓まわりを軽やかに整えられます。
外からの視線が気になる時間
視線が気になる高さだけを覆う。
見られやすい高さは生地で覆い、スクリーン上部に開口をつくります。
明るさや外からの見え方が変わる時間
昼はレース・採光、夜は遮光へ。
採光・レース・遮光など、規定の生地パターンから目的に合う構成を選べます。
窓まわりをすっきり整えたい空間
窓まわりを1台ですっきり整える。
上部開口と複数生地を同じ製品内で調整し、光とプライバシーを整えます。
MORNING / DAY / NIGHT
朝・昼・夜。
暮らしに合わせて、光と視線を調整。
「OPEN＋レース＋遮光」を選んだ場合の使い方の一例です。朝は上部から採光、昼はレース、夜は遮光へ。時間帯に合わせて、開口範囲と表示する生地を変えられます。
OPEN 採光
MORNING
見られやすい高さを覆い、朝の光を採り入れる。
窓下を生地で覆い、スクリーン上部の開口から自然光を採り入れます。
レース・採光
DAYTIME
必要な明るさと、外からの見え方を整える。
レースまたは採光生地を表示し、光とプライバシーのバランスを調整します。
遮光
NIGHT
遮光生地へ切り替え、光と視線を抑える。
遮光を含む対応パターンでは、夜間や就寝時に表示する生地を切り替えられます。
※実現できる状態は、選択する生地パターンによって異なります。
TWO STAGE / THREE STAGE
上から光を採り入れる「生地2段」。
3枚を使い分ける「生地3段」。
上部開口を使いたい方は生地2段。3種類の色や透け感を使い分けたい方は生地3段。窓の向きや過ごし方に合わせて選べます。
TOP-DOWN

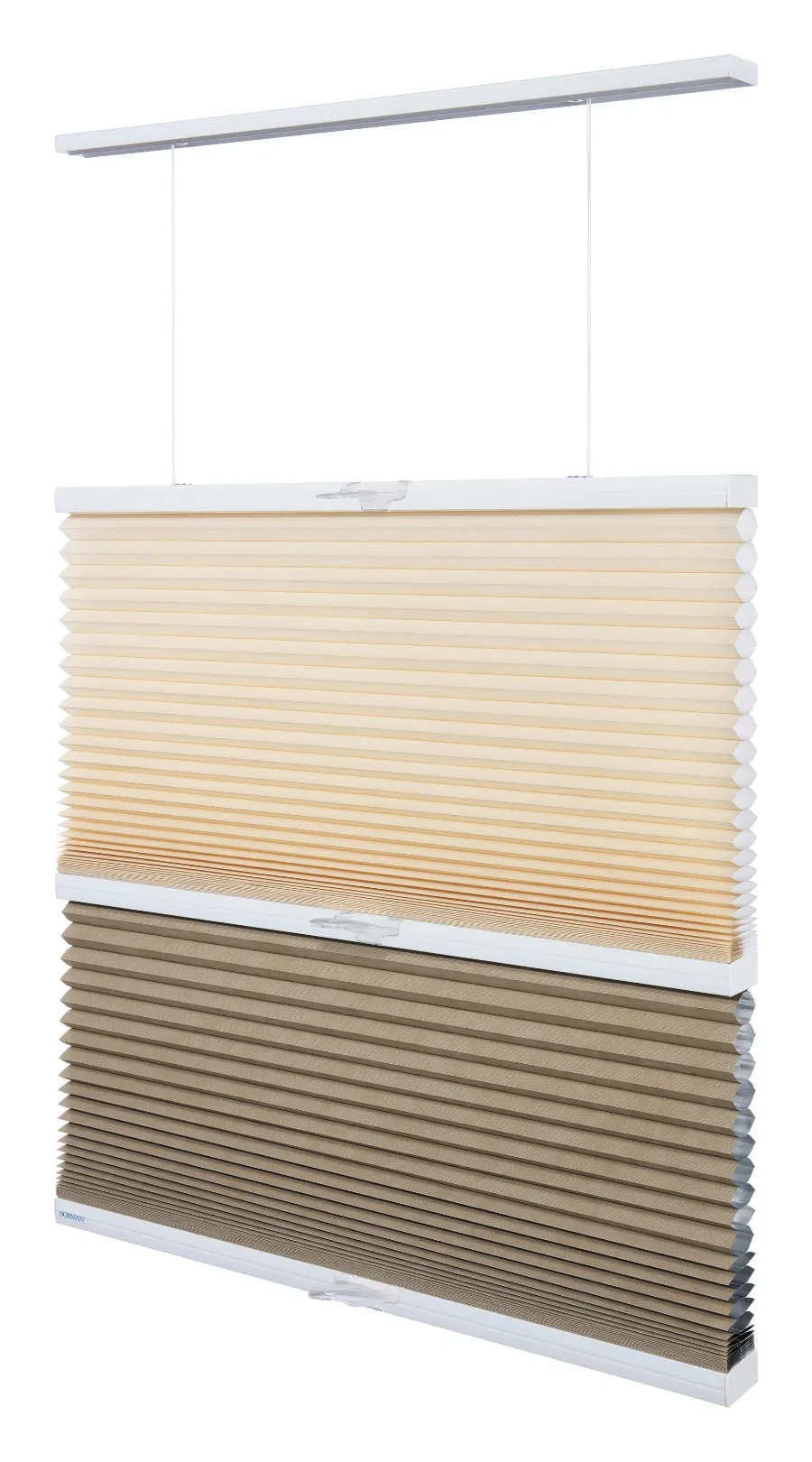

生地2段
上部開口＋中段生地＋下段生地上段には生地を配置せず、スクリーン上部に開口をつくります。 中段・下段の2枚を切り替えながら、採光、視線、遮光を調整します。
THREE FABRICS

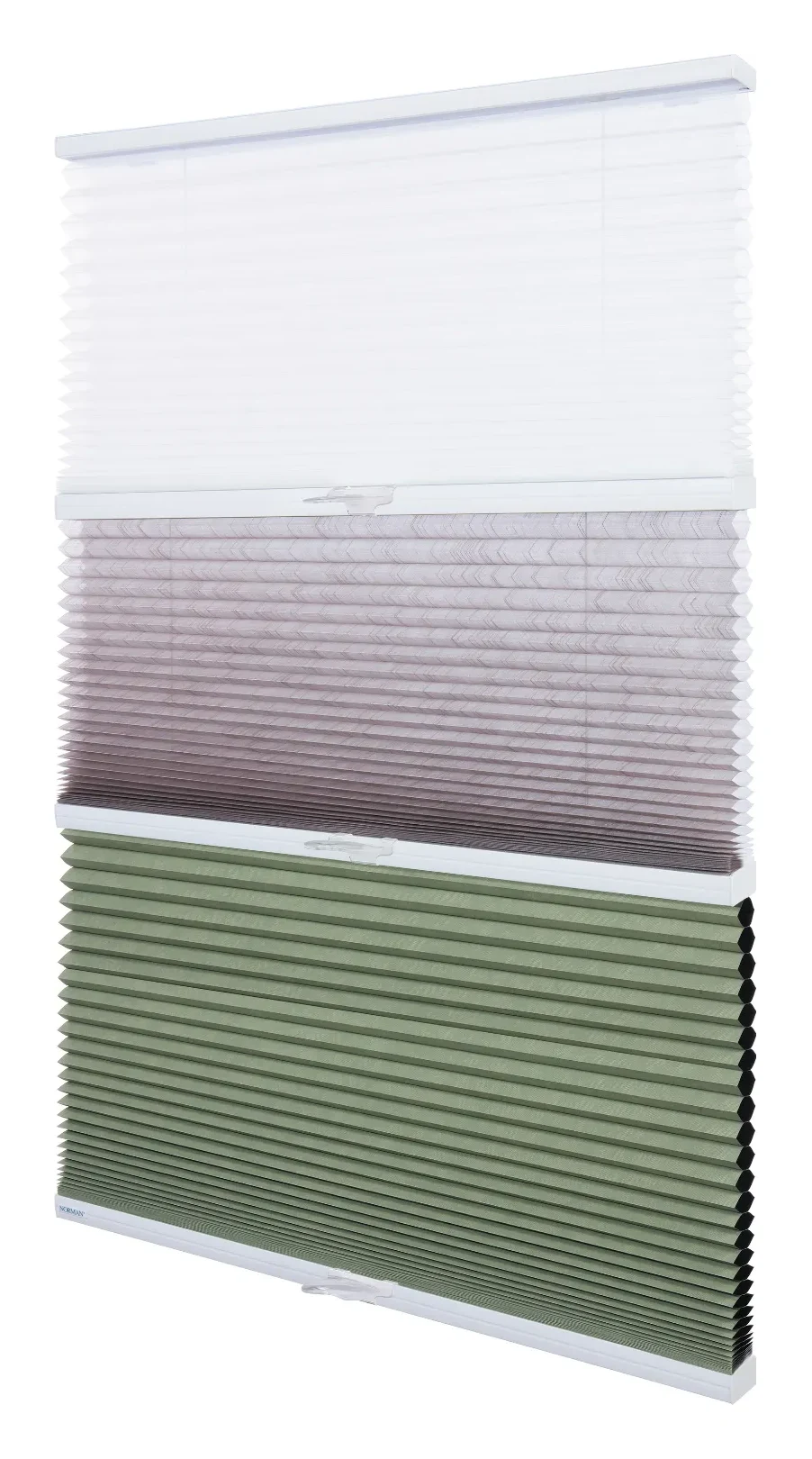

生地3段
上段生地＋中段生地＋下段生地上段・中段・下段のすべてに生地を配置します。 3枚の生地の色や透け方を使い分け、窓辺の表情を段階的に変えられます。
トップダウンによる上部開口を求める場合は、生地2段を選びます。 生地3段では上段にも生地が配置されます。
SEVEN FABRIC PATTERNS
暮らし方に合わせて選べる、
7つの生地パターン。
生地2段は4パターン、生地3段は3パターン。昼の採光、外からの見え方、夜の遮光など、優先したいことから選べます。
生地2段
OPEN＋採光＋採光
異なる採光生地で、色や光の表情を変える。
生地2段
OPEN＋レース＋採光
景色とのつながりと、やわらかな採光を使い分ける。
生地2段
OPEN＋レース＋遮光
昼はレース、夜は遮光へ切り替える。
生地2段
OPEN＋採光＋遮光
採光と遮光を、一台のスクリーンで切り替える。
生地3段
採光＋採光＋採光
色の濃淡で、窓辺の印象を段階的に変える。
生地3段
レース＋採光＋採光
透け感と採光の異なる状態を使い分ける。
生地3段
レース＋採光＋遮光
3種類の生地で、時間帯に合わせて調整する。
「採光」に含まれる生地採光無地、採光デザイン、採光防炎、ウィスパー／ウィスパー防炎、ハイブリッド採光から選べます。
組み合わせの条件生地の配置順は各パターンで固定されています。防炎生地と非防炎生地は組み合わせられません。
ハイブリッド採光1台につき1段のみ選択できます。
CUSTOMIZATION OPTIONS
豊富な生地と、4色のレール。
窓辺に合わせて選べる。
トリニティタイプは45mmシングルセルに対応。採光・遮光・レースの生地色に加え、レールカラーや、光漏れ・熱の流出を抑えるオプションも選べます。
COLORS
採光・遮光・レース
光の通し方や透け感、インテリアに合わせて、生地カテゴリーとカラーを選べます。
PARTS
選べるレール色
標準色はホワイト。生地や窓枠、壁の色に合わせて、ブラック、キャラメルブラウン、ダークブラウンも選べます。
OPTION
サイド断熱フレーム
スクリーンと窓の隙間をカバーし、光漏れや熱の流出を抑えます。窓枠内に取り付ける場合に有効なオプションです。
※選択できる生地やオプションは、製品寸法・取付方法などの条件によって異なります。
CORDLESS OPERATION
コードレスで、直感的に。
光も生地も、手元で調整。
紐を使わず、各レールを手で動かすコードレス操作です。
各レールのグリップを持って上下に動かし、スクリーン上部の開口範囲と、表示する生地の割合を調整します。必要な位置で止められるシンプルな操作です。
- 1
上部の開口範囲を決める
レールを動かし、上部から採り入れる光や景色の範囲を調整します。
- 2
表示する生地を切り替える
中段・下段のレールを動かし、必要な生地の表示範囲を調整します。
- 3
必要な位置で止める
光、視線、時間帯に合わせて、各レールを必要な位置で停止します。
生地2段上部の開口範囲と、中段・下段の2枚の生地を各レールで調整します。
生地3段上段・中段・下段の3枚の生地を、各レールで必要な表示範囲に調整します。
GOOD DESIGN AWARD 2022
光を操る発想と、直感的な操作性。グッドデザイン賞受賞。
生地3段仕様による調光の幅と、紐ではなく把手を使う操作性が評価され、 2022年グッドデザイン賞を受賞しています。
RECOMMENDED FOR
こんな窓のお悩みに、
トリニティタイプを。

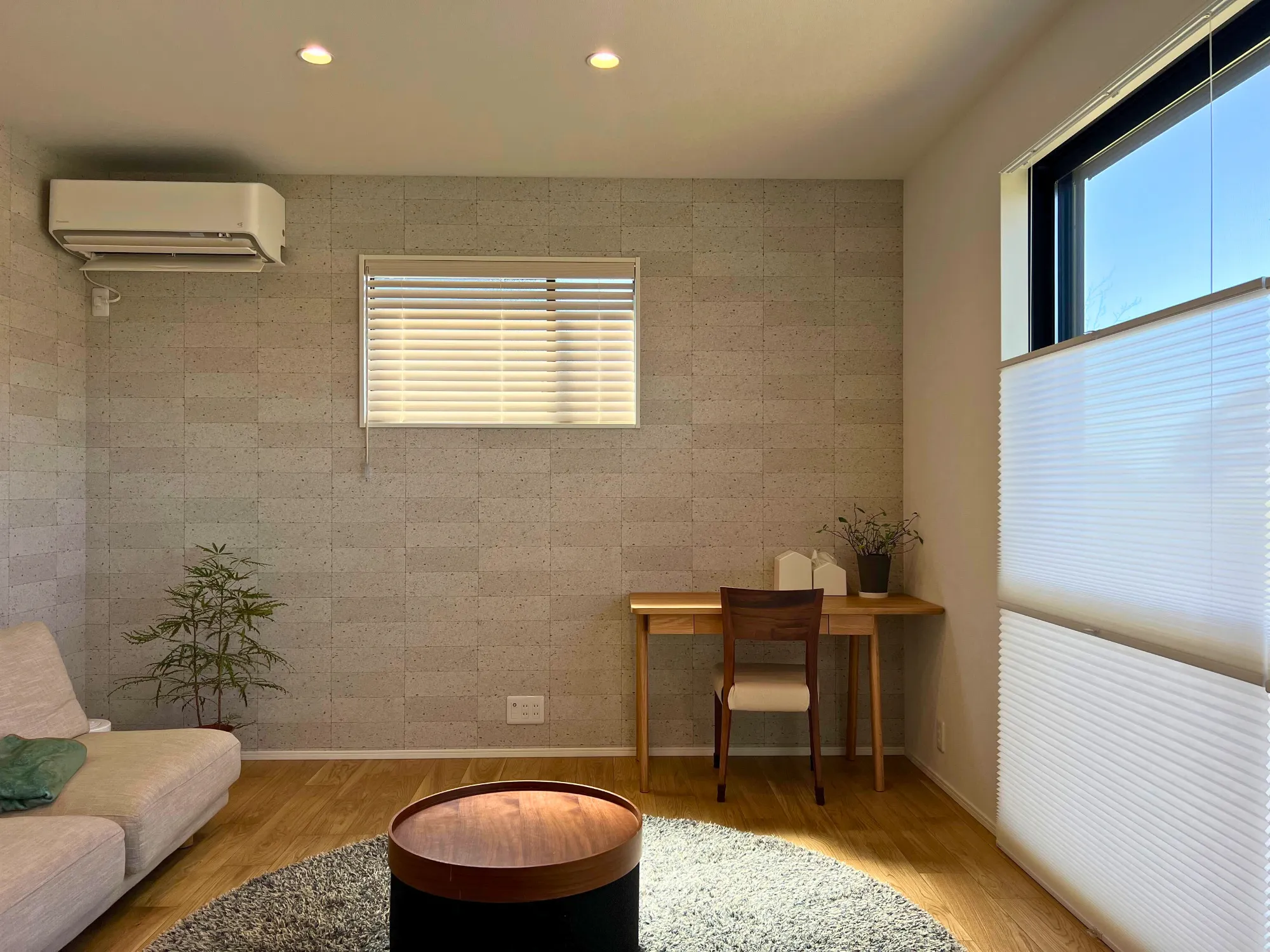

道路や隣家に面したリビング
見られやすい高さを覆いながら、上部から自然光を採り入れたい場合に。
昼と夜で明るさを変えたい寝室
採光・レース・遮光を、時間帯に応じて切り替えたい場合に。
窓まわりをすっきり整えたい新築・リフォーム
複数の状態を一台にまとめ、端正な窓まわりをつくりたい場合に。
生地の透け方や遮光感、上部から入る光、レールの操作感は、写真だけでは判断しにくいポイントです。
実物を操作しながら、ご自宅の窓に合う生地パターンと対応可否をご相談いただけます。BASIC SPECIFICATIONS
採用前に確認したい、
トリニティタイプの基本条件。
操作方式 コードレス
対応セル 45mmシングルセル
製品幅 625〜2180mm
製品高さ 260〜2400mm
製作最大面積 5.0㎡
生地仕様 生地2段・生地3段
生地の配置は規定の7パターンから選択し、順序は変更できません。
ハイブリッド採光、ソーラス、防炎生地などには個別の対応条件があります。
トリニティタイプは電動・アプリ操作には対応していません。
HONEYCOMB STRUCTURE
光と視線を整えながら、
窓の暑さ・寒さ対策も。
トリニティタイプは、内部に空気層をつくる45mmシングルセルのハニカムスクリーンです。窓ガラス付近から伝わる熱や冷気を抑え、季節を問わず室内の快適さを支えます。
※ハニカムエコスクリーンシリーズ全体の最大試験値を、トリニティ固有の性能値としては表示していません。
FAQ
トリニティタイプの
よくある質問
一般的なトップダウンと何が違いますか？
一般的なトップダウンは、1枚の生地で窓下を覆いながらスクリーン上部に開口をつくる構成です。トリニティ〈生地2段〉は、上部開口に加えて2枚の生地を上下に切り替えられます。
ツインスクリーンと何が違いますか？
ツインスクリーンは2枚の生地を切り替えるタイプです。トリニティ〈生地2段〉は、2枚の生地に加えてスクリーン上部に開口をつくれます。
生地2段と生地3段は何が違いますか？
生地2段は上段を生地なしとし、上部開口と中段・下段の2枚の生地で構成します。生地3段は上段・中段・下段のすべてに生地を配置します。
好きな生地を自由な順番で組み合わせられますか？
いいえ。生地2段4パターン、生地3段3パターンの規定構成から選択し、生地の配置順は変更できません。
どのセルサイズに対応しますか？
トリニティタイプは45mmシングルセルのみ対応します。
電動やアプリ操作に対応していますか？
対応していません。トリニティタイプは、各レールを手で動かすコードレス操作です。
遮光生地を使えば完全に暗くなりますか？
生地自体に遮光性能があっても、取付方法や窓枠との隙間などにより光漏れが生じる場合があります。
実物はどこで確認できますか？
NORMAN®ストアで、レールの操作、生地の切り替わり方、採光・レース・遮光の見え方をご確認いただけます。展示状況は来場前に各ストアへご確認ください。
